低阻耐腐蚀高效扩展板换热器

◇产品介绍

低阻耐腐蚀高效扩展板换热器是我公司在平板式换热器基础上开发的，用于气—气、气—液、液—液换热的高效换热器。

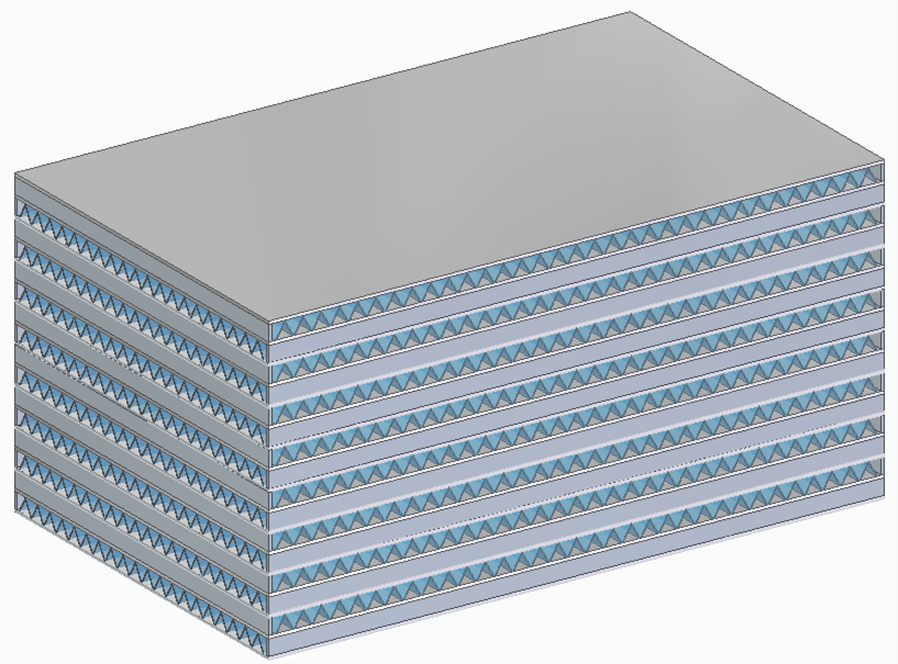

产品采用高效扩展板为基本元件，按一定间距平行排列组成，高效扩展板与高效扩展板之间形成多个薄矩形流道，高温流体和低温流体相间地在流道中的高效扩展表面中流过。单个元件由基板及其扩展表面钎焊连接而成；根据不同的介质和工况要求扩展表面可以选择不同的型式：矩形、三维、三角、柱形、多孔、多缝、波纹、锯齿等。

高效扩展表面不但直接增加了换热面积，还增强了对流体的扰动，在很低的流速下就可以形成湍流，大大增强了换热效果，扩展表面在平板之间还起到了支撑作用，使换热器的承压能力大大增强，避免了普通平板式换热器两平板间只有定距柱，无其它部件，只能依靠平板换热，单位体积换热面积小、体积大、承压小、换热效果差等缺点，可以用于更多的场合。

◇产品特点

1、 换热效果好

扩展表面可减小流通通道的水力半径，同时可在流道中形成强烈的扰动，使流体边界层不断破坏，在较低的流速下就可以达到较高的传热系数，有效降低热阻，提高了换热效率。

2、 单位体积换热面积大，结构紧凑，重量轻，成本低

比表面积可达1000~2500m²/m³，是非紧凑式换热器的5~10倍。

同样工况下，体积为传统换热器的15~50%，布置灵活。

同样工况和性能下成本为传统换热器的80%。

3、 复合纳米防腐蚀、抗结垢涂层

解决恶劣工况下的腐蚀问题，防止结垢。

4、 低流阻

低阻耐腐蚀高效扩展板换热器换热效果好，所需的换热面积小，同时单位体积换热面积又极大，因此冷热流体经过的流程很短，阻力小于普通的换热器。

5、 冷热侧可根据冷热流体针对性设计

根据不同的介质特性、传热性能、阻力要求，冷热侧可采取不同的扩展表面型式和规格、设置不同的换热面积，使得换热器在传热、阻力、成本之间取得最佳平衡。

6、 积木式组合

可以生产标准化的由多个高效扩展板组成的换热单元，并通过并联、串联、串并联等多种方式将标准化换热单元进行搭积木式组合，安装布置方便，互换性强，后期维护成本低。

◇应用工况

1)        气—气、气—液、液—液等各种流体之间的发生或不发生相变的换热

2)        承压能力最大可达8MPa，工作温度可达200℃

3)        介质：洁净的不易结垢、沉积的各类气、液介质

4)        可用于代替板式换热器（可拆卸、钎焊）、平板式换热器、翅片管换热器、列管式换热器等

5)        可代替锅炉空气预热器和省煤器常用的翅片管式、列管式、回转式、套管式等换热器

◇应用领域

广泛应用于石油、化工、印染、冶金、环保、锅炉、气体分离、空压机、工程机械、风电、余热回收等行业和领域。
